玻璃鋼罐負壓破損問題分析及維修方案

2013年8月，接中山客戶通知，其危險品倉庫玻璃鋼罐罐頂出現爆裂，2小時內，固肽迅速派遣售后技術人員到現場勘查，現場表明：3臺DN4000鹽酸儲罐頂部均出現不同程度撕裂，內凹陷處已回位（見下圖）。

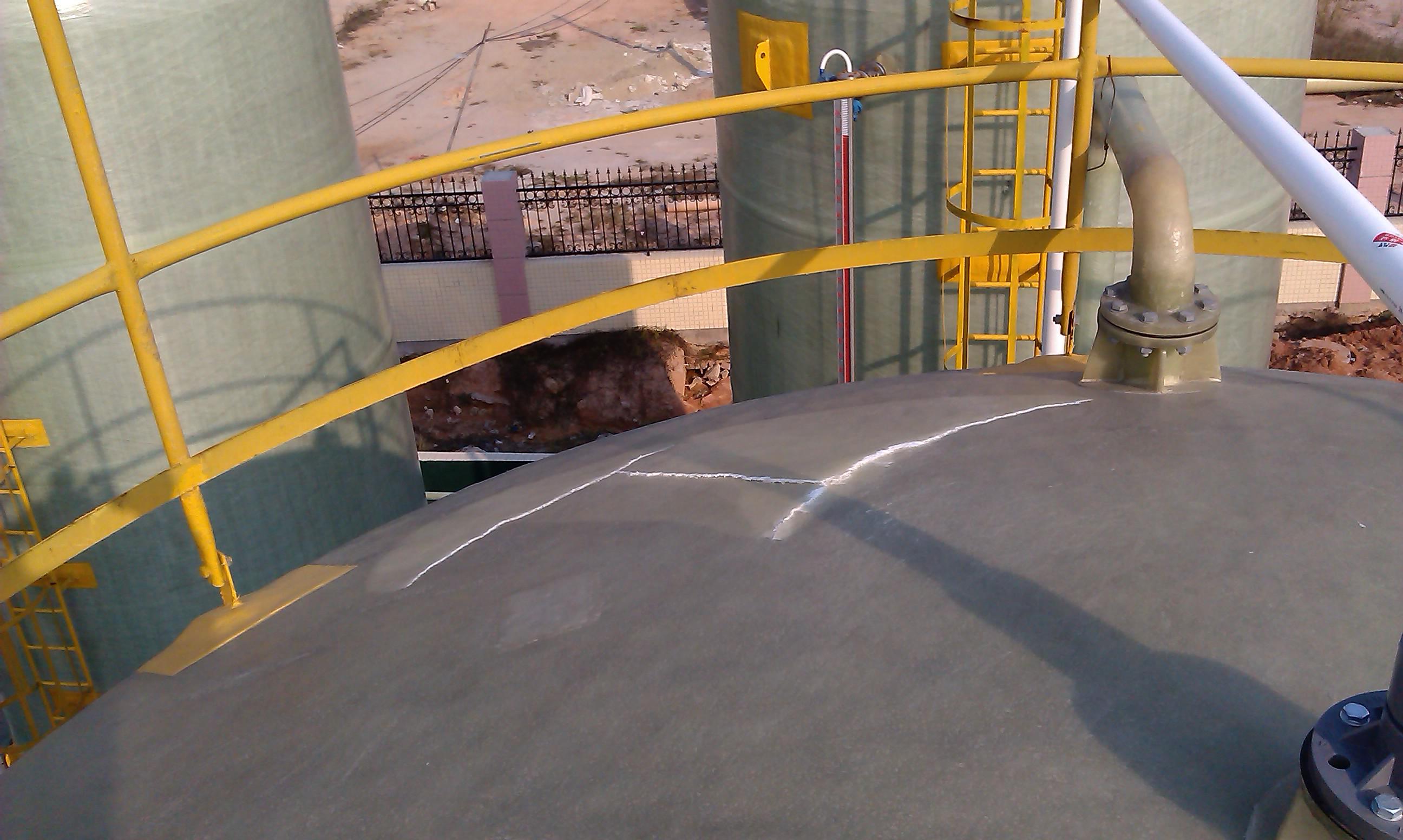

(圖為受損最為嚴重的中間一臺儲罐，北邊及南邊的各一臺儲罐均有不同程度的破損。）

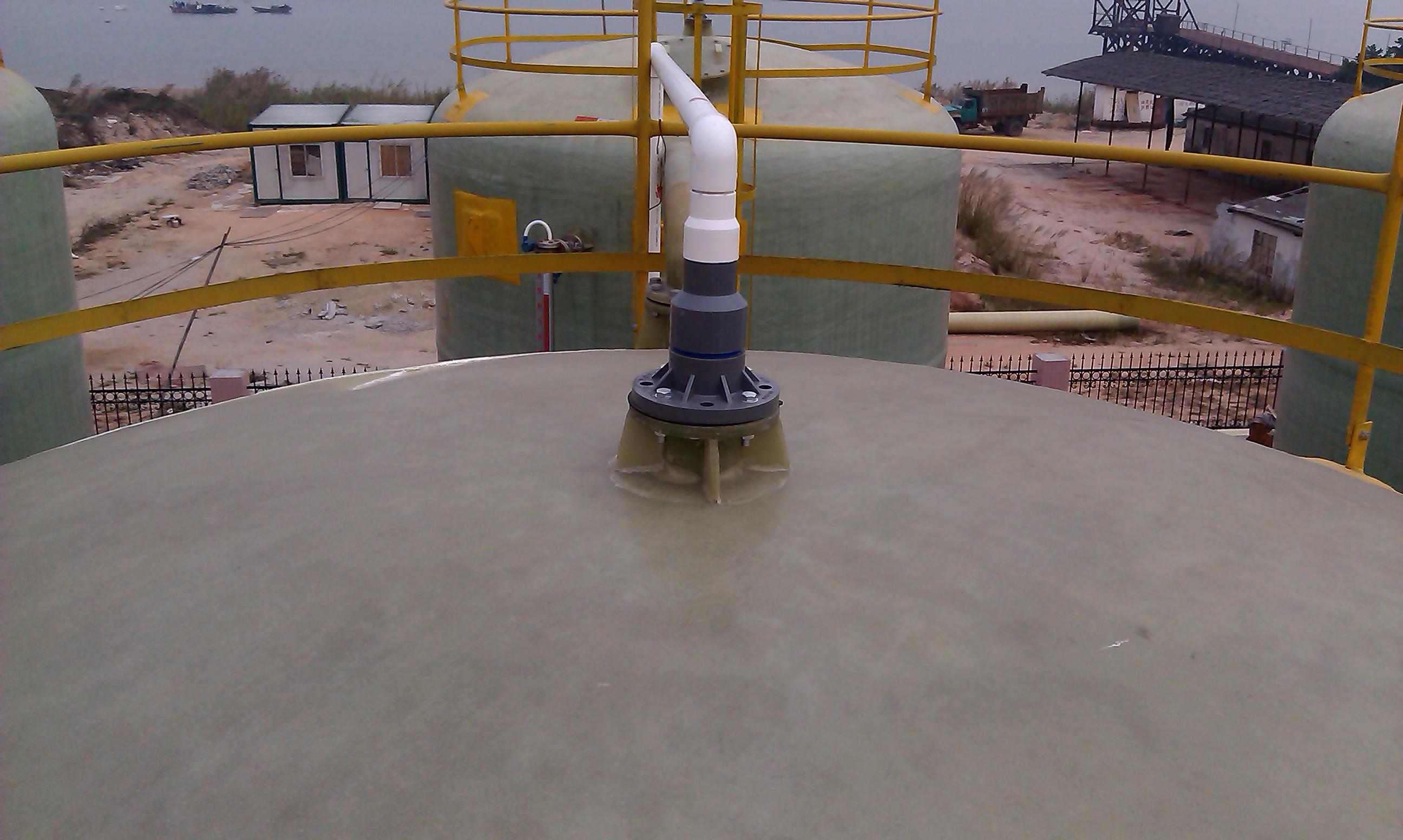

從現場施工調試人員了解：靜水實驗時，施工人員先從DN80出料口加水，注水至罐體水高在6米以上，經過48小時靜水實驗后，開始排水，排水至6米高度時，罐頂發生內吸、爆裂；罐頂?shù)呐艢饪诩友b變徑DN40 PVC管(外徑為50mm),沿罐壁導向地面PE吸收罐，管口末端位于PE吸收罐水面以下。（如下圖）

該儲罐為DN4000*6900*91m3,設計、制作玻璃鋼罐為常壓產品。

原因分析：在使用過程中，儲罐頂部向內凹陷，說明儲罐外面的氣壓比儲罐里面的要大。罐外為一個大氣壓，即可推斷儲罐內部為低于一個大氣壓，即通常所說的負壓。

    造成負壓的原因為玻璃鋼儲罐盛裝的液面下降或者出料時進氣小于出料量。當時操作時，現場安裝人員更換的排氣口管末端導在PE吸收罐水面以下，實際上可以理解排氣口是關閉的，這是造成本次負壓破損的直接原因。其次，如果排氣口管末端導在PE吸收罐水面以上，與大氣相通，因為出料口為DN80，而排氣口由原來的DN80變?yōu)?span lang="EN-US">DN40，在出料過程中也會造成儲罐內部負壓的現象。

而從現場操作人員反映為排水到6米時出現響聲、進而發生罐頂內陷，我們可以判斷：因排水口，大于排氣口。排水到一定的高度時，罐體內部造成負壓，但儲罐里面水位還有下降要求，即造成負壓。

經現場勘查判斷，造成貯罐頂部破壞主要由于以下兩個原因：

第一，把出料管（出料口位于罐體底部）當進水管使用，容易造成回流，如從進水管（進料口位于罐頂）注水，當水壓下降時，不會造成回流，只會進水管里面液面下降；

第二：把排氣口由DN80改為DN40，管口末端又有密封，違背進出料時，進出料量與大氣進出量始終同等的設備使用要求。

針對以上情況，固肽做出以下維修方案：

1、將受損罐內盛裝的液體排空、排凈；

2、在罐內搭建好維修平臺，需確保安全，穩固，罐體底部鋪設軟性材料，防止平臺對罐體內表面挫傷；

3、打開上下人孔，確保良好的通風情況；

4、在罐頂破損處內部用氈、布做防腐蝕性鋪層，鋪層寬度為破壞區域延伸300mm，樹脂采用乙烯基樹脂；外部用氈、布鋪層結構性增強鋪層，鋪層寬度為破壞區域延伸300mm，樹脂采用結構型樹脂。

維修工期：在3臺儲罐內部維修平臺搭好后，預計4人5天。
